了解这些后不再困惑​如何上手数字调音台

memory

基础功能解析

• 信号输入模块
  输入通道通常配置四类核心控制组件：



• 麦克风前置放大器：内置48V幻象电源供电（+48V键），支持电容麦克风工作
• 输入衰减器：PAD键提供20dB固定衰减，Gain旋钮实现0-60dB增益调节
• 信号监测系统：Peak指示灯（红色）预警过载，Signal指示灯（绿色）显示有效信号
• 模数转换器：完成48kHz/24bit音频采样，内置数字均衡、压缩等处理模块


• 通道控制矩阵
  包含三类核心操控单元：
  （1）路由控制组：



• A/B输入切换（卡侬/大三芯接口）
• AUX发送控制（1-8路独立电平调节）
• PAN声像定位（±180°立体声场分布）
• Routing母线分配（主输出/编组/辅助总线选择）



（2）信号处理组：

• EQ调节模块：四段均衡（低频/低中频/高中频/高频），Q值调节范围0.1-10
• 动态处理单元：压缩/限幅/扩展/噪声门，支持阈值/比例/启动时间/释放时间参数调节
• 效果器调用：内置混响/延迟效果，支持AUX7-8专用总线



（3）状态监控组：

• Scene Memory场景存储（支持100组预设）
• Digitall/O系统设置（时钟同步/MIDI配置）
• Utility诊断工具（电池电量/通道状态检测）
•


memory

操作流程详解

• 系统初始化


  （1）硬件连接：按AES50协议配置网络接口，连接MIDI控制器与监听系统


  （2）电源开启：依次打开周边设备电源，最后开启调音台主电源


  （3）系统自检：观察所有通道Signal指示灯，确认无持续Peak报警
• 通道设置流程


  （1）输入选择：按下SEL键激活通道，激活对应Fader推子


  （2）增益调试：调整Gain旋钮至电平表显示-18dB至0dB安全范围


  （3）信号路由：



  • 主输出分配：按下ST按钮接入立体声母线
  • 辅助发送：启用AUX1-6外接效果器，AUX7-8调用内置效果
  • 编组管理：通过Group键将通道编入1-8编组总线


• 实时调控策略


  （1）动态处理：建立压缩器预设（阈值-20dB，比率3:1，启动时间10ms）


  （2）均衡调节：低切100Hz消除低频噪声，中高频提升3kHz增强人声清晰度


  （3）效果应用：加载大厅混响（预设50%，预延迟30ms）
• 场景管理规范


  （1）模板保存：完成调试后执行Store命令，命名存储场景文件


  （2）快速调用：通过Recall功能加载预设，配合DataWheel微调参数


  （3）版本管理：建立日期标注的备份文件库，防止误操作覆盖



memory

进阶应用指南

• 自动化混音系统


  （1）MIDI时间码同步：配置SMPTE/MTC/INT三种同步模式


  （2）场景过渡：设置淡入淡出曲线（线性/指数型），控制参数变化速率


  （3）动态自动化：录制推子运动轨迹，实现渐强/渐弱效果
• 网络架构设计


  （1）Dante协议部署：支持千兆以太网传输，构建多房间音频网络


  （2）远程控制：通过iPad端APP实现参数实时调整


  （3）冗余备份：配置双网络接口，启用Failover自动切换功能
• 故障诊断方案


  （1）信号追踪：使用Solo功能隔离故障通道


  （2）参数复位：执行Initialize命令恢复出厂设置


  （3）日志分析：查阅Event Log定位异常事件记录



memory

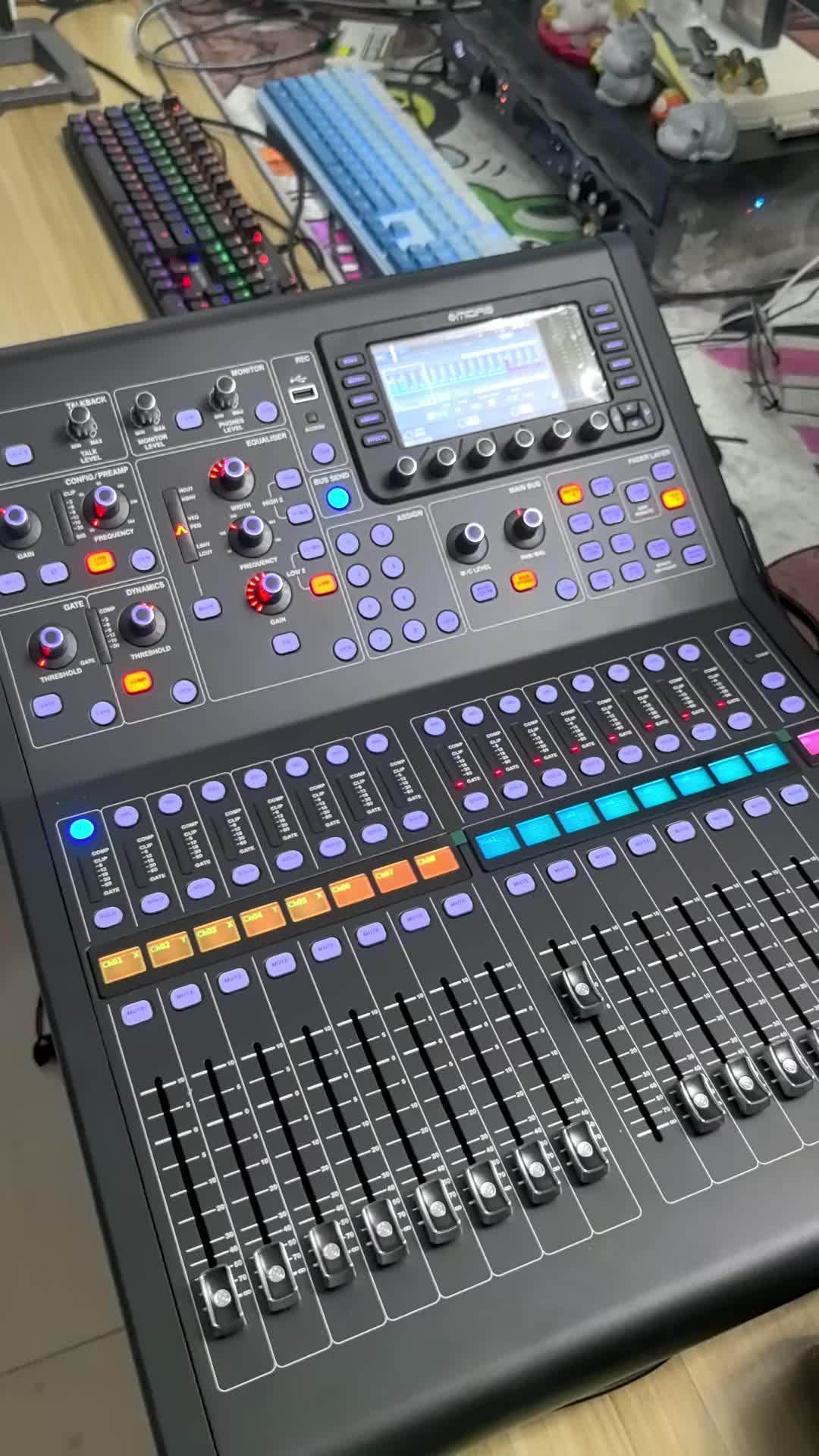

迈达斯M32数字调音台核心操作解析




信号输入与处理

输入通道配备物理控制器：卡侬/大三芯切换开关（A/B键），48V幻象电源按钮（+48V）及20dB固定衰减（PAD）。增益旋钮（GAIN）控制范围-20dB至+60dB，配合峰值指示灯（PEAK）精确匹配电平。信号经24bit/96kHz ADC转换后进入数字处理链路，含相位反转、高通滤波器（20Hz-400Hz可调）及动态处理单元，动态范围达113dB。

通道路由控制

32个100mm电动推子各配SEL选择键。选定通道后功能面板自动关联参数。核心路由通过三层实现：

ROUTING键激活触摸屏分配界面，输送信号至L/R主输出、8编组或16辅助母线

PAN旋钮控制±180°声像定位，双色LED环形灯实时显示位置

AUX1-6旋控外部效果器发送量（-∞至+12dB），AUX7-8专用内置效果引擎

效果处理系统

内置四组DSP效果处理器（EFFECTS键调用），提供128预置含多类混响与延迟算法。核心参数包括：

混响：衰减时间0.1-30s、预延迟0-500ms

压缩：阈值-40dB至+20dB、比率1：1至20：1

噪声门：阈值-60dB至-10dB、深度0-60dB

场景自动化管理

场景存储支持200预设：SCENE键调出界面，DATA ENCODER选存储位，长按STORE键3秒保存。SAFE LOCK功能可锁定EQ/动态等参数，支持MIDI时间码（MTC）同步DAW工作站（24/25/30fps）。

网络音频架构

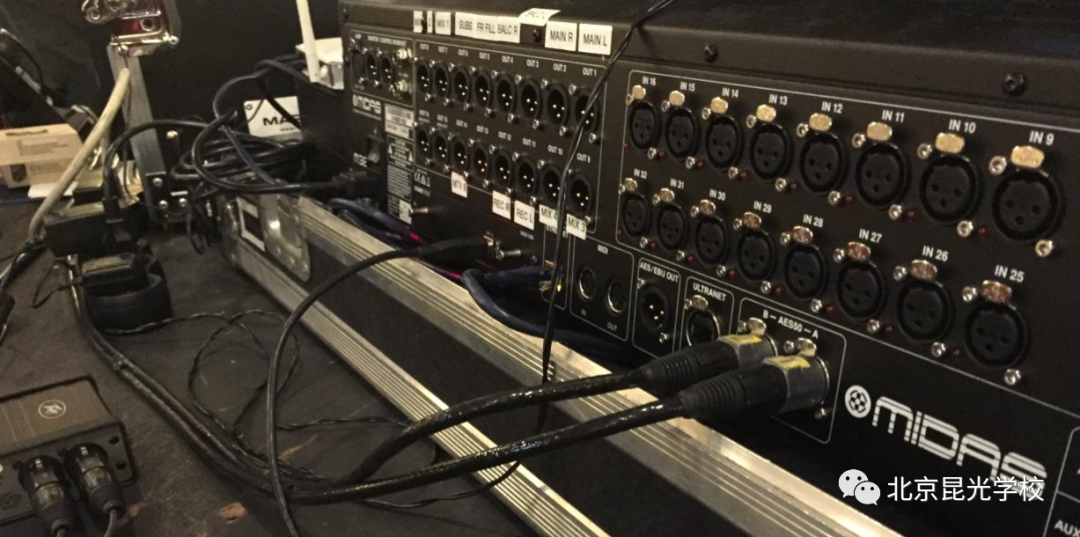

背板配置双AES50接口与Dante卡槽：

Cat5e网线传输48通道@48kHz

光纤传输96通道@96kHz

双网线构建热备份系统（切换<50ms）

时钟同步（SETUP菜单）提供内部/字时钟/AES50主从模式，抖动抑制±1ppm。

高频故障处理

信号中断：检查通道激活状态（IN/OUT绿灯）

时钟失锁：切INT模式重启后重选外部源

推子异常：执行FADER CALIBRATION维护

效果器失效：确认AUX7-8母线开启（SENDS ON FADER键）

标准操作流程

通电长按VIEW键启动自检（全指示灯闪烁）

校准输入增益使PEAK灯仅在峰值点亮

按主输出→编组→效果器→监听顺序配置母线

人声通道建议压缩比3：1，启动10ms/释放200ms

每完成5通道调试即执行临时场景存储
