Phaser 效果是一种将两个有变化相位差的信号叠加，产生的陷波（Notch）调制效果。Phaser 效果器原理Phaser 效果最开始发明的初衷是为了代替昂贵的磁带 Flanger。Phaser 和 Flanger 的原理有些相似之处，都是需要产生陷波，只不过实现的方法不一样。 而现在绝大多数的模拟电路 Phaser 单块实现原理都是： - 将输入信号分成两路
- 一路直通
- 一路过级联的全通滤波器(Allpass Filter），使信号发生相位的偏移
- 将两路信号叠加，利用相位差产生陷波效果（Notch）
- 用低频振震荡器（LFO）调制全通滤波器的中心频率，使得 Notch 的中心频率发生变化
Notch 产生的原理用 LFO 调制，最终的效果就是这样：
Phase90说起 Phaser 效果，不得不提传奇单块 MXR Phase 90：
MXR Phase90 电路图除去对频响影响不大的 Input/Output Buffer、Power Supply 部分，Phase90 主要是由 Phase Shifting Stage 和 LFO 两个模块构成。其中 Phase Shifting Stage 部分一共使用了4个全通滤波器，全通滤波器不会改变频响，但是会产生相位的变化。这里共产生了180°的相位偏移。
而最终 Notch 的数量和全通滤波器的个数有关。一般情况下，两个级联的全通滤波器产生1个 Notch。MXR 经典的 Phase 系列的 Notch 个数分别是： - Phase 45 2个全通，产生 1 个 Notch
- Phase90 4个全通，产生 2 个 Notch
- Phase100 6个全通，产生 3 个 Notch
Phase90 有2个 Notch反馈某些电路设计上（如 EHX Small Stone），会将级联的全通滤波器最后的输出信号反馈回某个全通的输入中，并开放旋钮调节反馈量，如这里的 R28。
反馈信号的引入会导致陷波深度发生变化：

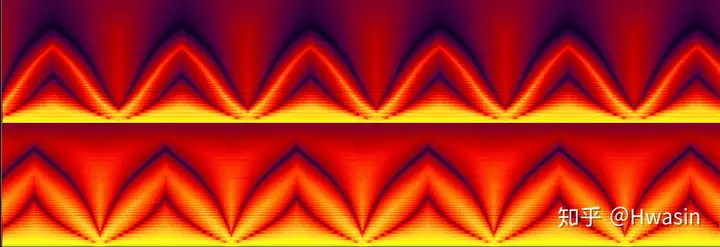

如果看时频图的话就是这样：
无反馈

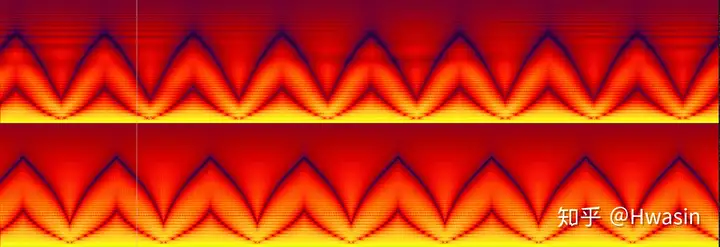

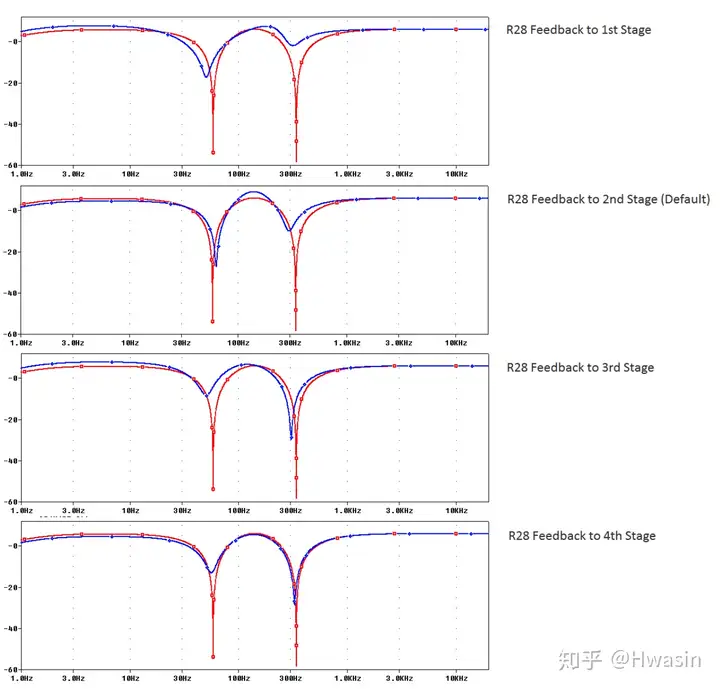

有反馈另外反馈的位置不同（比如反馈回第一个全通或反馈回第二个全通），效果也不同：
